ماكينات اللحام بالمقاومة MFDC

ماكينة اللحام بالمقاومة 25KVA-220KVA MFDC (لحام نقطي، لحام الاسقاط)

25KVA-220KVA Spot Welder, Projection Welder

آلة لحام نقطي ولحام الاسقاط الثابتة MFDC فئة B

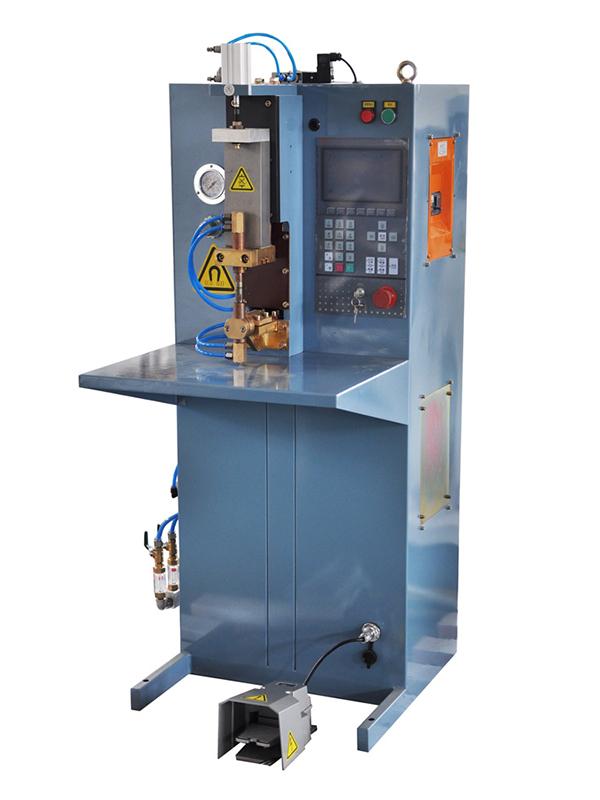

ماكينة لحام نقطي ولحام الاسقاط الثابتة MFDC 25KVA / 55KVA
استفسار

التطبيقات
ماكينة لحام البقعة ولحام الاسقاط الثابتة MFDC يتم استخدامها بشكل أساسي في لحام الأجهزة ولحام الأسلاك النحاسية لمكونات المفاتيح الكهربائية ذات الجهد المنخفض.

الخصائص
  • ماكينة اللحام بالمقاومة بنطاق للقدرة من 25 كيلو فولت أمبير إلى 220 كيلو فولت أمبير.
  • أقصى تيار لدائرة القصر من 15.5 كيلو أمبير إلى 40 كيلو أمبير.
  • عند ضغط هواء يبلغ 6 بار، يتراوح ضغط اللحام في آلة اللحام لدينا من 480 إلى 15000 نيوتن.
  • عمق الحلق الفعال 230 مم.
  • تعد الأسطوانة ذات الشوط الواحد مكون قياسي لماكينة اللحام هذه، على الرغم من أن الأسطوانة المزدوجة والأسطوانة الكهربائية المؤازرة (السيرفو) كلاهما متوافقان مع معدات اللحام، ويمكن للعملاء الاختيار من بينهما.
المواصفات الفنية
الموديل # DB-25-**1** DB-55-**1** DB-110-**1** DB-165-**1** DB-220-**1**
القدرة المقننة KVA 25 55 110 165 220
مصدر الطاقة الكهربائية V/Φ/Hz 380V/3/50Hz
أقصى تيار أبتدائي A 17 60 75 112 149
كابل أولي MM2 5*16 5*16 5*16 5*16 5*16
أقصى تيار لدائرة القصر KA 14 18 24 30 40
دورة التشغيل المقننة % 20 20 20 20 20
جهد عدم التحميل الثانوي V 7.2 7.8 10.4 13 10.4
قياس أسطوانة اللحام Φ*L Φ50(32)*50 Φ63*50 Φ100*50 Φ100*50 Φ100*50
أقصى ضغط تشغيل عند 0.5 ميجا باسكال N 1000 1500 3920 3920 3920
ضغط الهواء المضغوط MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
استهلاك ماء التبريد لتر في الدقيقة (L/MIN) 6 6 8 12 12
ستهلاك الهواء المضغوط لتر لكل لحام نقطي 0.54 1.43 2.28 2.28 2.28
عمق الحلق MM 235 203 231 235 239
فجوة الذراع MM 230 276 260 260 258
قياس القطب الكهربائي MM Φ25.4 Φ25.4 Φ25.4 Φ25.4 Φ25.4
الأبعاد H(MM) 1461/901 1510 1478/954 1790/954 964
L(MM) 831/672 992 962/707 869/707 707
W(MM) 688/490 1220 1004/503 860/524 542

شركة Heron متخصصة في تصنيع أنظمة اللحام بالمقاومة الكهربائية، وهي شركة متخصصة في تصنيع ماكينات اللحام بالمقاومة MFDC بقدرة 25 إلى 220 كيلو فولت أمبير (KVA) وتزويد حلول اللحام. منذ عام 1997، نقدم مجموعة واسعة من آلات اللحام النقطي بالمقاومة الثابتة، وآلات اللحام بالدرزات بالمقاومة DC، وآلات اللحام بالإسقاط بالمقاومة MFDC، وروبوت اللحام الآلي للعملاء العالميين.
