ماكينات لحام المقاومة بتفريغ المكثف

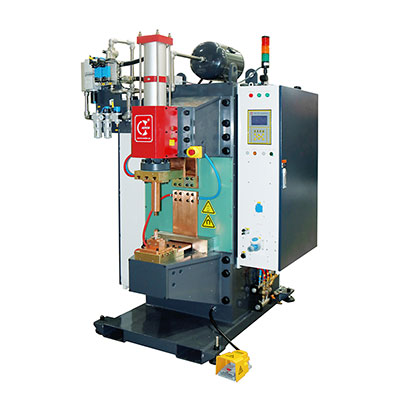

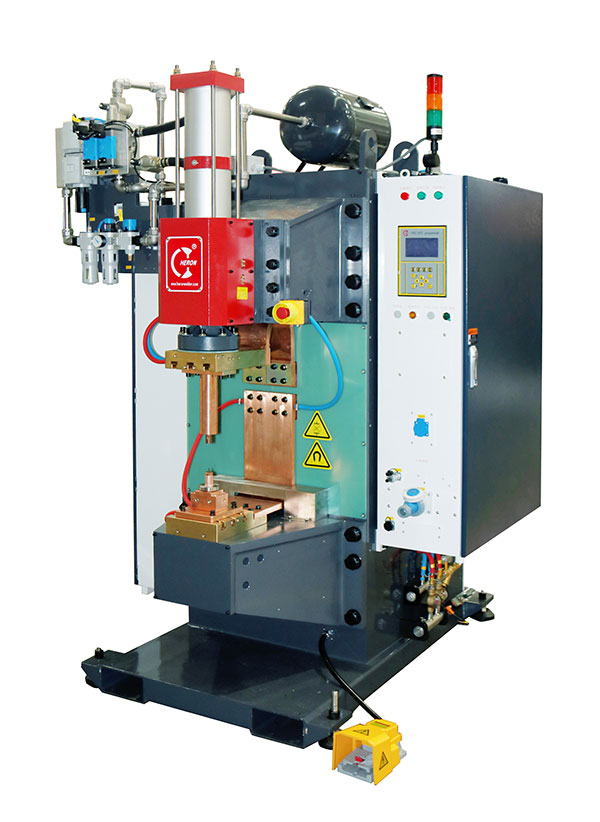

10KJ-120KJ ماكينات لحام المقاومة بتفريغ المكثف (لحام نقطي، لحام الاسقاط)

10KJ-120KJ Capacitor Discharge Resistance Welding Machine (Spot Welder, Projection Welder)

استفسار

التطبيقات
ماكينة لحام المقاومة بتفريغ المكثف عالية التكوين بشكل أساسي في عملية لحام صواميل البراغي وعمليات اللحام بالإسقاط البقعي المتعدد ولها ميزة فريدة في لحام نتوءات صواميل البراغي الفولاذية المصبوبة بالحرارة والفولاذ المجلفن.

الوصف
توفر شركة Heron نوعين من هياكل آلة اللحام بمقاومة تفريغ المكثف القياسي: النوع C والنوع البوابي، والمجهزة بوحدة تحكم مخصصة HRC211، وآلة لحام تفريغ المكثف من فئة CDWH ونظام مراقبة الجودة المباشر بهدف تحسين الموثوقية المستمرة لجودة اللحام. بالإضافة إلى ذلك، يدعم النظام أيضاً نقل بارامترات اللحام إلى كمبيوتر خارجي أثناء عملية اللحام.

المواصفات الفنية
الموديل # DR-10000 DR-15000 DR-20000 DR-25000 DR-30000 DR-35000 DR-40000
حجم المكثف μf 20000 30000 40000 50000 60000 70000 90000
القدرة المقننة KVA 40 60 100 100 100 100 100
مصدر الطاقة الكهربائية V/Φ/Hz 380/3/50
أقصى تيار أبتدائي A 79 79 79 132 132 158 158
كابل أولي MM2 25 25 50 50 50 50 50
أقصى تيار لدائرة القصر KA 80 100 130 140 140 175 230
دورة التشغيل المقننة % 50 50 50 50 50 50 50
جهد عدم التحميل الثانوي V 11/13 15/18 19/23 20/26.6 20/26.6 27/30 27/30
قياس أسطوانة اللحام Φ*L Φ200*150 Φ300*150 Φ300*150 Φ300*150 Φ300*150 Φ300*150 Φ250*150
أقصى ضغط تشغيل N 15000 34000 34000 34000 34000 34000 47000
عمق الحلق MM 400 400 400 400 400 400 400
فجوة الذراع MM 400 400 400 400 400 400 400
الأبعاد H(MM) 2303 2437 2437 2437 2437 2437 2437
L(MM) 1495 1500 1500 1500 1500 1500 1500
W(MM) 1069 1451 1451 1451 1451 1451 1451
الخصائص
  • ماكينة اللحام بالمقاومة بنطاق للقدرة من 10 إلى 120 كيلو جول.
  • أقصى تيار لدائرة القصر من 90 كيلو أمبير إلى 1000 كيلو أمبير.
  • عند ضغط هواء يبلغ 6 بار، يتراوح ضغط اللحام في آلة اللحام لدينا من 15 إلى 240 كيلو نيوتن.
  • مكبس الأسطوانة هو أحد التكوينات القياسية لنوع آلة اللحام.
  • عمق الحلق الفعال 950 مم.
  • تعد الأسطوانة ذات الشوط الواحد مكون قياسي لماكينة اللحام هذه، على الرغم من أن الأسطوانة المزدوجة والأسطوانة الكهربائية المؤازرة (السيرفو) كلاهما متوافقان مع معدات اللحام، ويمكن للعملاء الاختيار من بينهما.

شركة Heron متخصصة في تصنيع أنظمة اللحام بالمقاومة، وهي شركة متخصصة في تصنيع آلات اللحام بالمقاومة بتفريغ المكثفات من 10 كيلو جول إلى 120 كيلو جول ومزود حلول اللحام. منذ عام 1997، نقدم مجموعة واسعة من آلات اللحام بالمقاومة بتفريغ المكثف، آلات لحام الاسقاط بالمقاومة، آلات اللحام الدرزي بالمقاومة، وأنظمة اللحام الآلية للعملاء العالميين.
