يعد لحام التفريغ بالمكثف ولحام المقاومة MFDC من أكثر التقنيات تقدم في مجال لحام المقاومة الكهربائية. تم تصميم وتنفيذ تقنيات اللحام هذه بسبب زيادة كفاءة الطاقة مقارنة بطرق لحام المقاومة التقليدية بالتيار المتردد وثلاثي الطور DC. كما أنها متفوقة بفضل القدرة على لحام مجموعة متنوعة من المواد بما في ذلك الفولاذ عالي القوة، الفولاذ المشكل بالحرارة، النحاس وسبائك النحاس، الألومنيوم وسبائك الألومنيوم، إلخ.

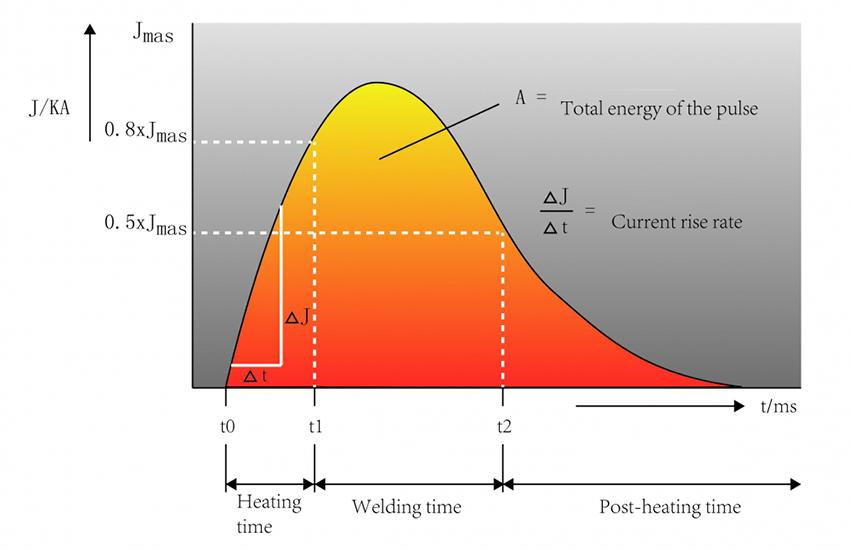

تستخدم تقنية اللحام بتفريغ المكثف طريقة تفريغ تمر عبر مكثفات مصممة خصيصاً لتحويل نبضة تيار كبيرة. يمكن إطلاق الطاقة المخزنة في هذه المكثفات في أقل من 20 ملي ثانية ويمكن أن يصل الحد الأقصى لتيار دائرة القصر إلى 1000 كيلو أمبير. يتم فصل آلات اللحام التي تستخدم تقنية اللحام بتفريغ المكثف عن شبكة الطاقة الكهربائية أثناء عملية اللحام. حيث يعمل هذا على إزالة خطر تقلبات شبكة الطاقة الكهربائية من التأثير على جودة اللحام للماكينة. تتطلب آلات اللحام قدر ضئيل من وقت الشحن ويمكنها إكمال عمل الشحن في مدة من 500 إلى 900 ملي ثانية.

المميزات
1. تتميز آلات اللحام بتفريغ المكثف بطاقة لحام ذات تركيز أعلى.
2. هذا النوع من تقنية اللحام بتفريغ المكثف يتسبب في ضغط ضئيل على شبكات الطاقة الكهربائية.
3. الآلات خالية من التداخل الناتج عن تقلبات شبكة الطاقة الكهربائية.
4. جودة موثوقة أثناء التصنيع مع نتائج قابلة للتكرار بدرجة كبيرة.
5. توفر تقنية اللحام بتفريغ المكثف كفاءة أعلى مقارنة بالتقنيات التقليدية.
6. منطقة تأثر حرارة اللحام قليلة. وهذا يسمح باستخدام اللحام على الفولاذ المشكل بالحرارة، والفولاذ المجلفن، والمعادن المعقدة الأخرى.

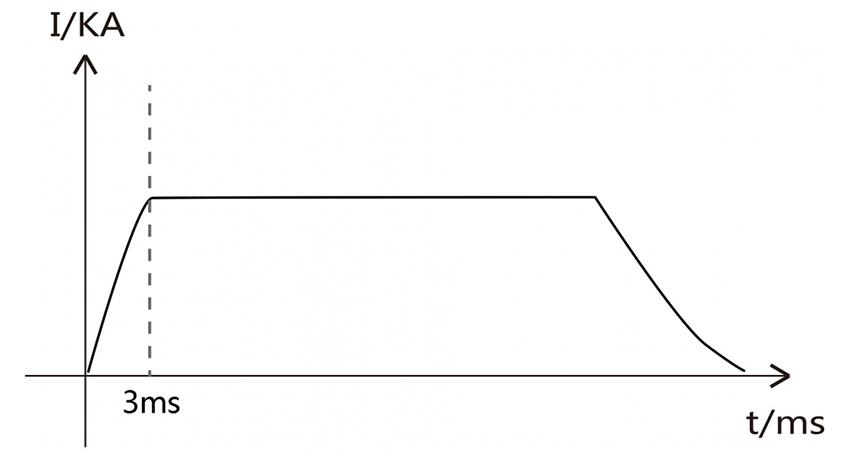

تم تطوير تقنية اللحام بالمقاومة MFDC لتحويل مصادر الطاقة 50 هرتز إلى 1 كيلو هرتز / 2 كيلو هرتز / 4 كيلو هرتز / 10 كيلو هرتز أو حتى أعلى بمساعدة الانفيرتر. ثم يتم إخراج تيار مستمر (DC) بعد خفض الجهد وتصحيحه من خلال محولات التردد المتوسط. وبسبب مصدر الطاقة عالي التردد، يمكن تقليل أبعاد المحول. يتميز اللحام بالمقاومة MFDC أيضاً بأوقات لحام قصيرة للغاية ويمكن توقيتها بالملي ثانية.

المميزات
1. تتميز تقنية اللحام بالمقاومة MFDC بطاقة لحام ذات تركيز أعلى.
2. يمكن أن تعمل هذه التقنية على تقليل الطلب على شبكة الطاقة الكهربائية بنسبة تصل إلى 50%.
3. التحكم الدقيق جداً في التيار، مما يؤدي إلى جودة لحام مستقرة.
4. تساهم تقنية اللحام بالمقاومة MFDC في التصنيع بموثوقية وإمكانية التكرار.
5. كفاءة التشغيل العالية.
6. منطقة اللحام المتأثرة بالحرارة صغيرة. وهذا يسمح باستخدام اللحام على الفولاذ المشكل بالحرارة، والفولاذ المجلفن، وغيرها من المواد المعدنية المعقدة.

يمكن أن تتأثر جودة اللحام بالمقاومة بالعديد من العوامل المختلفة أثناء عملية اللحام. يتم فحص بارامترات اللحام وجودة اللحام بعناية، ومع ذلك، فإن بعض اللحامات ليست مناسبة دائماً. يمكن أن تكون هذه العيوب غير مرئية للعين المجردة.

ولعلاج هذه المشكلة، طورت شركة Heron نظام مراقبة الجودة الذي يمكنه اختبار بارامترات اللحام التي تؤثر على جودة اللحام وتحميل النتائج مباشرة لتقليل الأخطاء أثناء الاستخدام. وسيقوم نظام المعالجة بتتبع ظروف اللحام وإرسال رسالة إلى المشغل إذا تم اكتشاف خطر الجودة بواسطة البرنامج في أقل من ثانية. ويمكن للمشغل بعد ذلك إزالة المكونات الملحومة المعيبة وبدء التشغيل مرة أخرى.
