ماكينة برشمة وتخريم ذاتية

Flush Self-Pierce Riveting System

  1. الصفحة الرئيسية
  2. المنتجات
  3. ماكينة برشمة وتخريم ذاتية

أثناء عملية التثبيت الذاتي بالمسامير، تقوم آلة التثبيت آلياً بإدخال المسامير في رأس التثبيت. بالضغط، يتم قص المادة واخارجها بواسطة المسامير، والتي يتم ضغطها بعد ذلك وتشكيلها بواسطة أداة أسفلها لربط جزأين معاً.

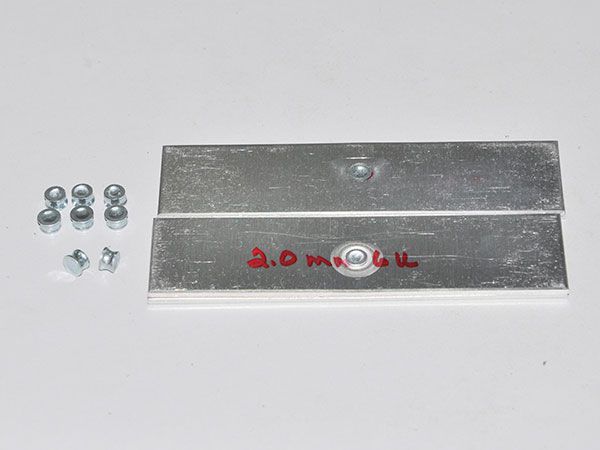

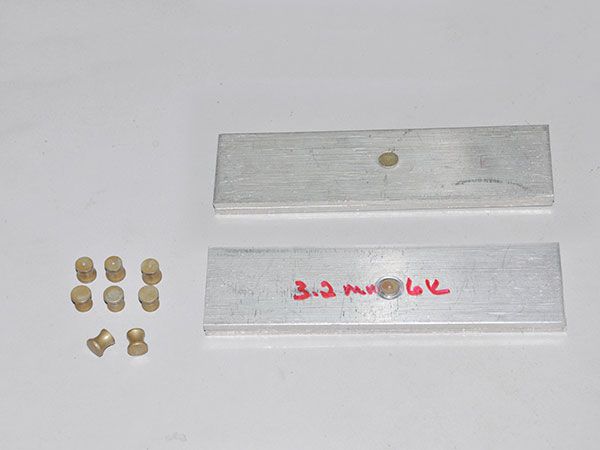

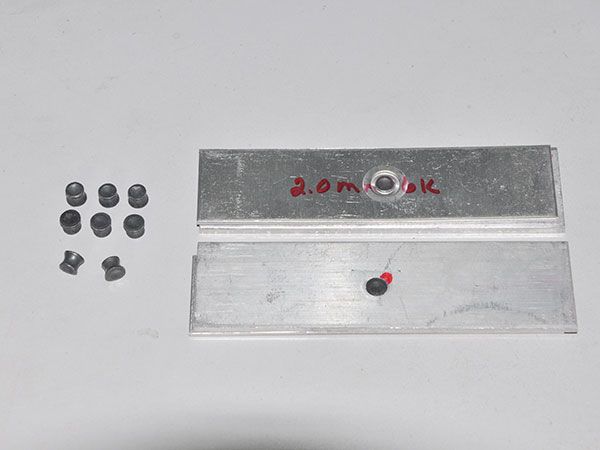

عملية البرشمة الذاتية بالمسامير
Flush Self-Pierce Riveting Process

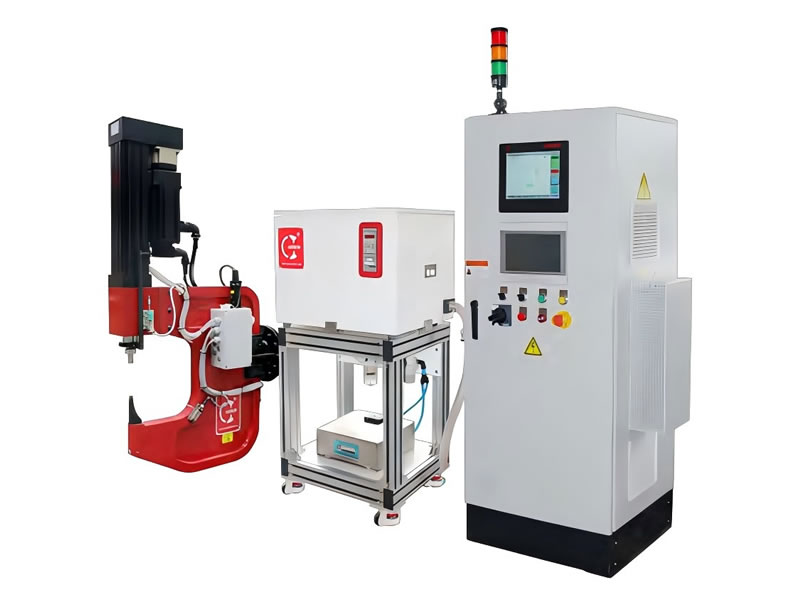

مسدس الربط الذاتي بالثقب المتساوي على السطح، ZM6-080-C22001
مسدس الربط الذاتي بالثقب المتساوي على السطح، ZM6-080-C22001

مسدس الربط الذاتي ZM6 مزود بمستشعر قوة داخلي مدمج من نوع Strain-Gauge بقدرة 80 كيلو نيوتن، مما يجعله مثاليًا للتركيب عالي الدقة بالاعتماد على مراقبة القوة والإزاحة. تم تحسين هذا المسدس لتقليل الوزن الكلي للماكينة وتقليل مساحة التركيب. في الوقت نفسه، يضمن تصميم الماكينة أداءً ممتازًا عند دمجه مع أذرع الروبوت.

الخصائص
الموديل ZM6-080-C22001
مصدر الطاقة V/⌀/Hz 220/1/50
اقصى ضغط هواء MPa 0.5
قوة الضغط kN 80
الامتداد الكلي mm 100
قوة الامتداد الكلي mm 10
الابعاد (طول*عرض*ارتفاع) mm 827x213x1526

الميزات
  • يوفر في مسافة حافة المسمار يصل إلى 40% مقارنة بأنظمة التثبيت الذاتي التقليدية (SPR) .
  • يتميز بتجميع متعدد الطبقات بسماكة تصل إلى 9.1 مم.
  • قوة الوصلة تصل إلى 1,800 ميجا باسكال.
  • ينتج وصلات متساوية ومتينة دون التأثير على تصميم الهيكل.
  • الحد الأدنى من تشوه القطعة يوفر ثباتا للمواد المختلطة، مثل الألياف الكربونية + الألمنيوم والفولاذ عالي القوة + الألمنيوم المصبوب.
  • يتميز بتصميم قياسي يتيح تغيير القوالب بسرعة وإجراء تعديلات سريعة.
  • تقليل كبير في تكرار تغيير الأدوات مقارنة بأنظمة SPR التقليدية.
  • مراقبة جودة متكاملة عبر الإنترنت وتحكم حلقي مغلق لضمان تقييم فوري وثبات واستقرار العملية.

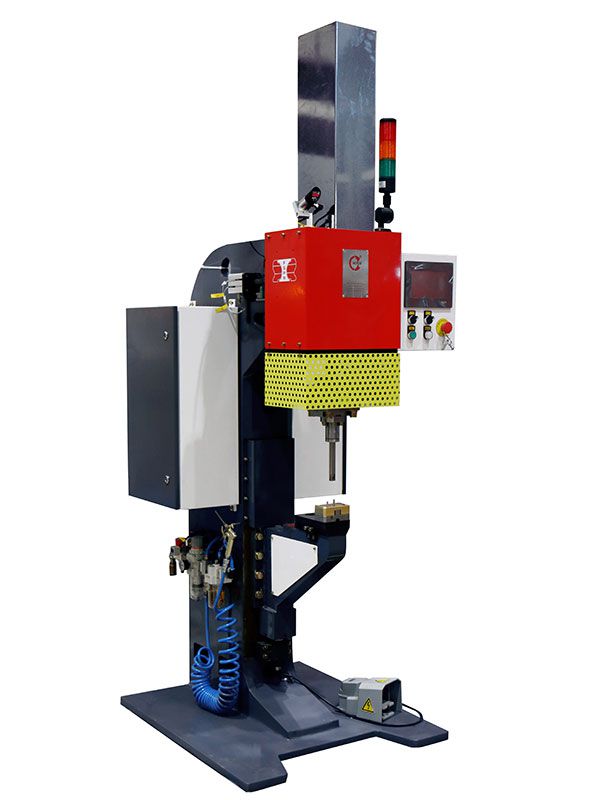

آلة البرشمة والتخريم الذاتية الثابتة، ZMY-008-001-18002
آلة البرشمة والتخريم الذاتية الثابتة، ZMY-008-001-18002

ماكينة البرشمة والتخريم الذاتية الثابتة يستخدم هيكل قائم بذاته مع صلابة جيدة للجسم؛ تتم عملية الضغط بواسطة أسطوانة قدرة هيدروليكية هوائية.

المواصفات
الموديل ZMY-008-001-18002
مصدر الطاقة الكهربائية V/Φ/Hz 220/1/50
أقصى ضغط للهواء Mpa 0.6
قوة الضغط kN 74
الشوط الكلي mm 100
شوط القدرة mm 12
الأبعاد (LxWxH) mm 800x960x2400

الخصائص
  • سرعة تشغيل وقوة ضغط عاليتين
    يتم استخدام الهواء المضغوط لتشغيل عملية الضغط. باستخدام آلية تحويل ضغط الهواء والزيت، يمكن تحقيق سرعة تشغيل عالية وقوة ضغط عالية؛ كما يمكن ضبط قوة الضغط بشكل ملائم؛ وبالتالي يتم ضمان أداء أفضل مقارنة بأجهزة الضغط الهيدروليكية التقليدية.
  • الضبط والصيانة المريحة
    إن قوة الضغط الناتجة قابلة للضبط في كل من عملية الضغط العادي وعملية الضغط المعزز، والتي يمكن تحقيقها ببساطة عن طريق ضبط ضغط الهواء الداخل؛ وبالتالي يكون الجهاز أكثر ملاءمة للصيانة، وبالتالي يتم ضمان تكلفة أقل.
  • التشغيل الآلي والأمن
    تتميز آلة البرشمة والتخريم الذاتية الثابتة بنظام تحكم آلي كامل، حيث يتم تقديم النمط اليدوي أيضاً مع وظائف إيقاف الطوارئ ومفتاح الرفع والخفض؛ ويمكن الحصول على حالة التشغيل المباشرة بسهولة، مما يضمن كفاءة وأمان أفضل؛ وبالتالي يتم تقليل استهلاك الوقت لصيانة الإغلاق، وبالتالي ضمان انخفاض تكلفة العمالة وتحسين السلامة.

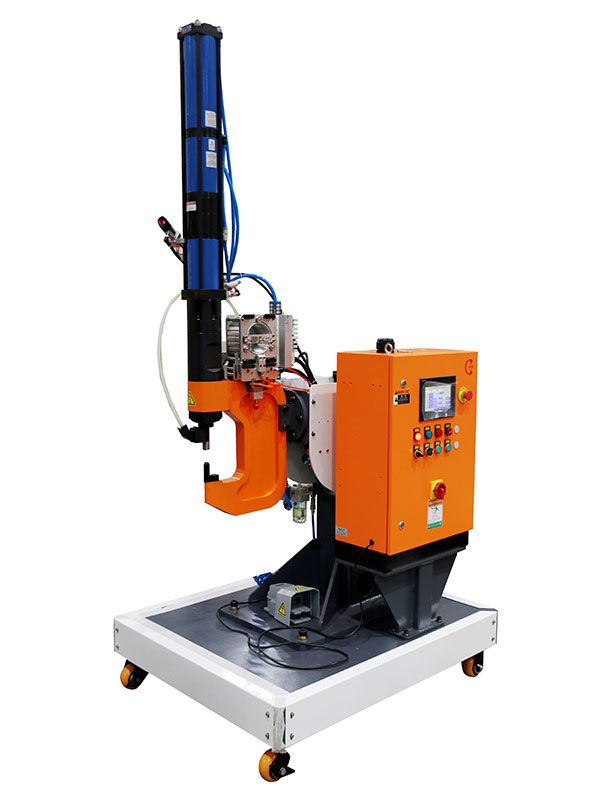

آلة برشمة للربوت الصناعي، F04-000734
آلة برشمة للربوت الصناعي، F04-000734

تتميز ماكينة البرشمة والتخريم الذاتية القابلة للتركيب بأنها متكاملة للغاية ومجهزة بوظائف الاختبار والتحكم. ويتم تحقيق التحكم الآلي من خلال اتصال بسيط بين ماكينة التثبيت والروبوت أو محطة العمل.

يمكن تخصيص بروتوكولات الاتصال بين كماشة التثبيت وPLC أو الروبوت، وتتضمن الخيارات بروتوكولات profinet وcc-link والخ.

المواصفات
الموديل F04-000734
مصدر الطاقة الكهربائية V/Φ/Hz 220/1/50
أقصى ضغط للهواء Mpa 0.5
قوة الضغط kN 80
الشوط الكلي mm 100
شوط القدرة mm 10
الأبعاد (LxWxH) mm 1000x1000x2400
