مسدسات اللحام النقطي ذات محول متكامل

مسدس اللحام النقطي الآلي (روبوت لحام)

Robotic Spot Welding Gun

التطبيقات
مسدس اللحام النقطي الآلي (روبوت لحام) تستخدم في المقام الأول في عمليات اللحام النقطي على خط الإنتاج لهيكل السيارة والخزائن.

الخصائص
  • يمكن تفكيك روبوت اللحام الآلي بسرعة، مما يوفر الوقت ويجعل الصيانة أسهل.
  • نستخدم تصميم فريد من نوعه من أجل حماية ذراع القطب الكهربائي (الإلكترود) المصنوع من الألومنيوم لحمايته بشكل فعال ضد التآكل.
  • يستخدم الجسم الرئيسي لمسدس اللحام النقطي الآلي لدينا لوحة من سبائك الألومنيوم عالية القوة.
  • يتميز ذراع القطب بصلابته المتميزة، مما يجعله أفضل لتقليل الشرارة أثناء عملية اللحام.
  • محولات MFDC DC مناسبة للترددات 1 أو 2 كيلو هرتز.
  • السعة المقننة لمحول التيار المستمر MFDC هي 55\75\165\220 كيلو غولت أمبير.

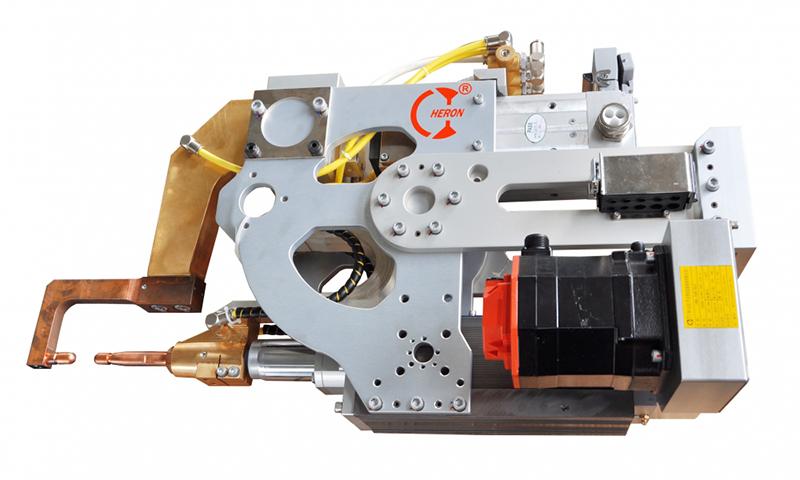

مسدس اللحام النقطي الآلي MFDC نوع C
رقم الموديل DB6-075-C15003-00 DB6-110-C16001-00 DB6-110-C16027-00 DB6-110-C16025-00
الوزن الكلي (Kg) 115 95.5 104 113.2
السعة المقننة للمحول (KVA) 75 110 110 110
قياس الذراع (مم) 70*262 52*320 110*280 579*542
L*H*W （mm） 967*633*423 1056*530*310 1031*530*3020 1376*834*406
أقصى لتيار دائرة القصر الثانوي (KA) 20 24 24 24
أقصى شوط (مم) 105 131 78 120
أقصى قوة للقطب الكهربائي (N) 4400 4500 4400 4000
انحراف الذراع (مم) 1.35 ≤1.5 ≤1.5 ≤1.5
انحراف القطب عن المركز (مم) ≤0.5 ≤0.5 ≤0.5 ≤0.5
مركز الثقل (X/Y/Z,cm) 1.4/2/40.9 2.2/0.9/46.7 2.5/0.1/47.1 29.7/1/437.9
مادة الذراع النحاس قضيب النحاس النحاس ألومنيوم الطيران
طريقة التوصيل مع الروبوت من أعلى، أسفل، اليسار، اليمين، من الخلف
محرك سيرفو ينطبق على جميع العلامات التجارية ويمكن دمجه مع EXLAR

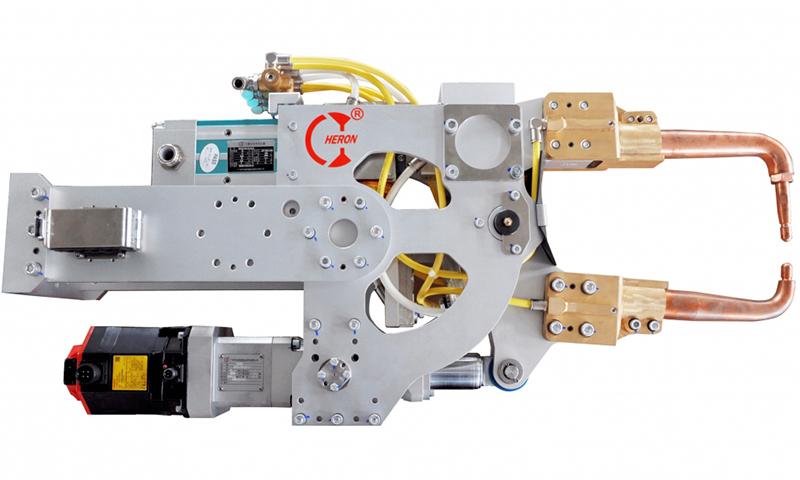

مسدس اللحام النقطي الآلي MFDC نوع X
رقم الموديل DB6-075-X16005-00 DB6-110-X15013-00 DB6-110-X16048-00 DB6-110-X15007-00
الوزن الكلي (Kg) 95.5 119 113.2 140
السعة المقننة للمحول (KVA) 75 110 110 110
قياس الذراع (مم) 384*160 284*125 242*300 815*250
L*H*W （mm） 1161*532*302 1050*531*190 1121*537*302 1400*825*190
أقصى لتيار دائرة القصر الثانوي (KA) 20 24 24 24
أقصى شوط (مم) 179 139 120 300
أقصى قوة للقطب الكهربائي (N) 3900 4400 5000 4000
انحراف الذراع (مم) ≤1.5 ≤1.5 ≤1.5 ≤1.5
انحراف القطب عن المركز (مم) ≤0.5 ≤0.5 ≤0.5 ≤0.5
مركز الثقل (X/Y/Z,cm) 0.3/0.1/52.7 2.3/0.1/47.6 5.6/0.1/48.4 3/1.1/56.7
مادة الذراع ألومنيوم الطيران ألومنيوم الطيران ألومنيوم الطيران ألومنيوم الطيران
طريقة التوصيل مع الروبوت من أعلى، أسفل، اليسار، اليمين، من الخلف
محرك سيرفو ينطبق على جميع العلامات التجارية ويمكن دمجه مع EXLAR

شركة Heron متخصصة في تصنيع نظام اللحام بالمقاومة، وهي شركة مصنعة لمسدسات اللحام النقطي ذات خبرة ومزود لحلول اللحام. منذ عام 1997، نوفر نطاق واسع من ماكينات اللحام النقطي بالمقاومة الكهربائية MFDC ، ماكينات لحام الدرزة بالمقاومة DC، ماكينات لحام الاسقاط بالمقاومة، وأنظمة اللحام الآلي (الربوتات) للعملاء الدوليين.
