التطبيقات
يستخدم مسدس لحام البقعة اليدوي فئة H بشكل أساسي في عمليات لحام البقعة على خطوط الإنتاج لهياكل السيارات والخزائن.
الخصائص

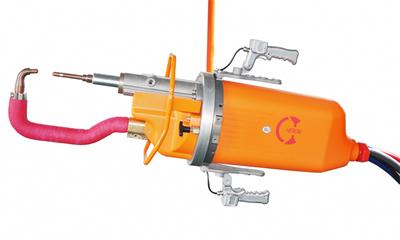

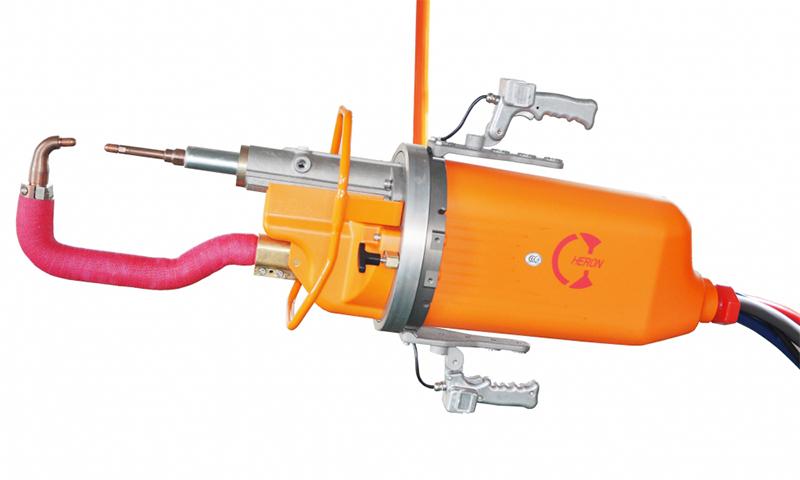

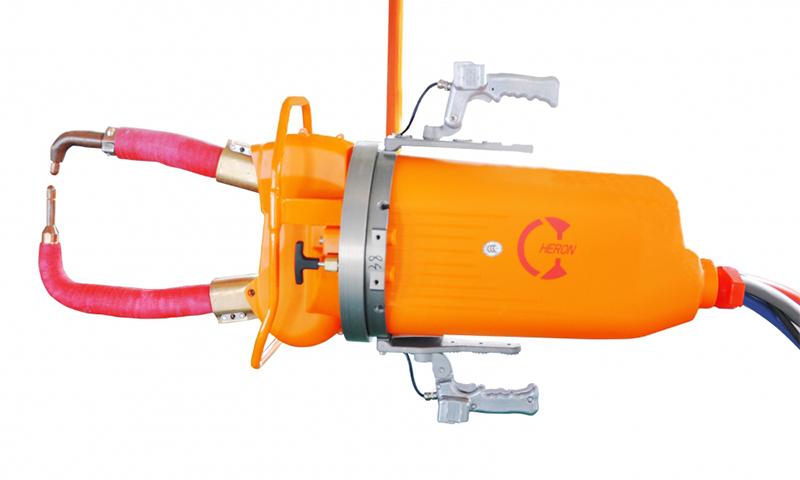

تم تصميم مسدس لحام البقعة اليدوي فئة H لتلبية متطلبات ضغط اللحام الأعلى. نقدم مسدسات اللحام من النوع X وC، حيث يستخدم كلاهما نفس موديل المسدس، ويمكنهما استبدال الآخر بوقت توقف قصير جداً. على سبيل المثال، إذا كان من الضروري استبدال مسدس اللحام من النوع X بمسدس اللحام من النوع C، فإن مسدس اللحام من النوع C يمكنه إكمال عملية اللحام في أقل من 20 دقيقة.
البند | المحول | قطر الأسطوانة (مم) | الشوط (مم) تعزيز/لحام/دعم | عدد الأسطوانات | الجهد الثانوي (V) | قوة اللحام (Kg) 0.5MPa | تيار دائرة القصر الثانوية (KA) | الوزن الكلي (Kg) | L (مم) | H (مم) | G (مم) | A+ (°) |
1 | 55(KVA MFDC) | Φ80 | 45/20/20 90/20/20 130/20/20 | 2 | 8.9 | 400 | 15 | 75-95 | عمق العنق القياسي 250، 300، 350، 400، 500 | فجوة الذراع القياسية 110، 150، 200، 250، 300، 400 | ارتفاع الثني 40، 50، 60، 80، 100 | الزاوية 105 درجة 110 درجة |
2 | 110(KVA MFDC) | 2 | 10.4 | 400 | 24 | 85-105 | ||||||
3 | 40(KVA AC) | Φ80 | 45/20/20 90/20/20 130/20/20 | 2 | 5 | 400 | 14 | 90-110 | ||||
4 | 65(KVA AC) | 2 | 9.7 | 400 | 18 | 90-110 |
X160 | البند | المحول | قطر الأسطوانة (مم) | طول الذراع الديناميكي (مم) | الشوط (مم) تعزيز/لحام/دعم | الشوط (مم) تعزيز/لحام/دعم | عدد الأسطوانات | الجهد الثانوي (V) | تيار دائرة القصر الثانوية (KA) | الوزن الكلي (Kg) | L (مم) | H (مم) | G (مم) | A+ (°) | B+ (°) |
1 | 55(KVA MFDC) | Φ80 | 152 | 35/10/10 | 3-5 | 8.9 | 200-500 | 15 | 75-95 | عمق العنق القياسي 260، 360، 420، 500 | فجوة الذراع القياسية 110، 165، 200 | ارتفاع الثني ≥40 | الزاوية 105 درجة 110 درجة | الزاوية 105 درجة 110 درجة | |
2 | 110(KVA MFDC) | 4-6 | 10.4 | 200-500 | 24 | 85-105 | |||||||||
3 | 40(KVA AC) | Φ80 | 152 | 35/10/10 | 4-6 | 5 | 200-500 | 14 | 90-110 | ||||||
4 | 65(KVA AC) | 4-6 | 9.7 | 200-500 | 18 | 90-110 | |||||||||
X230 | 1 | 55(KVA MFDC) | Φ80 | 178 | 35/10/10 | 3-5 | 8.9 | 200-500 | 15 | 75-95 | عمق العنق القياسي 420، 500، 600، 700، 800 | فجوة الذراع القياسية 260، 300، 350، 400 | ارتفاع الثني ≥40 | الزاوية 105 درجة 110 درجة | الزاوية 105 درجة 110 درجة |
2 | 110(KVA MFDC) | 4-6 | 10.4 | 200-500 | 24 | 85-105 | |||||||||
3 | 40(KVA AC) | Φ80 | 178 | 35/10/10 | 4-6 | 5 | 200-500 | 14 | 90-110 | ||||||
4 | 65(KVA AC) | 4-6 | 9.7 | 200-500 | 18 | 90-110 |
شركة Heron متخصصة في تصنيع نظام اللحام بالمقاومة، وهي شركة مصنعة لبنادق (مسدسات) اللحام اليدوي ذات خبرة ومزود لحلول اللحام. منذ عام 1997، نقدم مجموعة واسعة من ماكينات اللحام البقعي بالمقاومة، ماكينات لحام الدرزة بالمقاومة DC، ماكينات لحام الاسقاط بالمقاومة، وأنظمة اللحام الآلي (الربوتات) للعملاء الدوليين.
