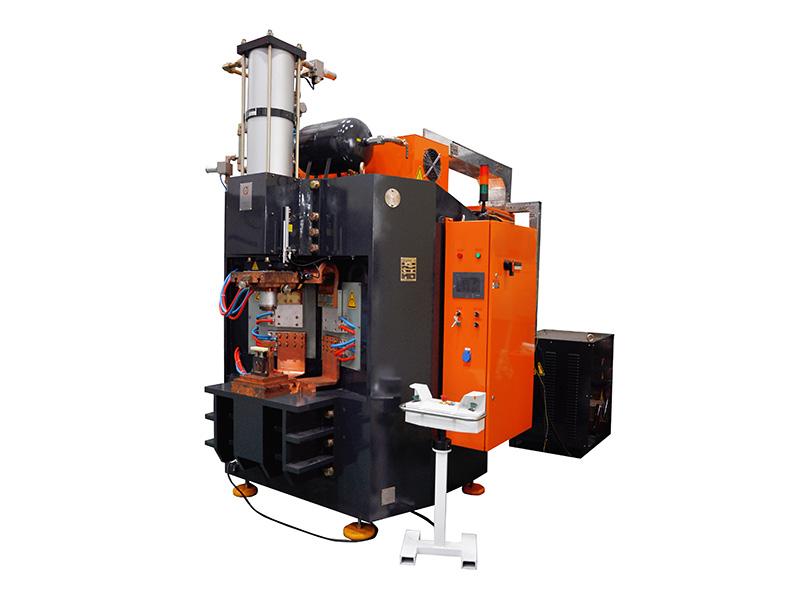

نظام لحام المقاومة الكهربائية لصمولة غلاف مضخة المياه
المواصفات الفنية الرئيسية
البند
البارامترات
مصدر الطاقة الكهربائية (V/¢/HZ)
380/3/50
قدرة محول التفريغ (KVA)
2*500 KVA
المكثف
60 قطعة من مكثف 2000μF\1000V
أقصى تيار أبتدائي (A)
210
مواصفات الكابل الأولي (MM2)
50
دورة الشغل المقننة (%)
50
جهد عدم التحميل الثانوي (V)
18-23.5
قياس أسطوانة اللحام (¢*L)
φ250*150
أقصى ضغط للتشغيل (N)
48000
ضغط الهواء المضغوط (MPa)
0.6-0.7
استهلاك مياه التبريد (L/MIN)
10
الأبعاد (L*W*H) (MM)
3500*2100*3000
الخصائص
1. تم تجهيز آلة لحام مضخة المياه بتقنية اللحام بتفريغ المكثف بقدرة 60 كيلو جول.
2. يتطلب نظام اللحام التغذية والتفريغ اليدوي لقطع العمل.
نبذة مختصرة

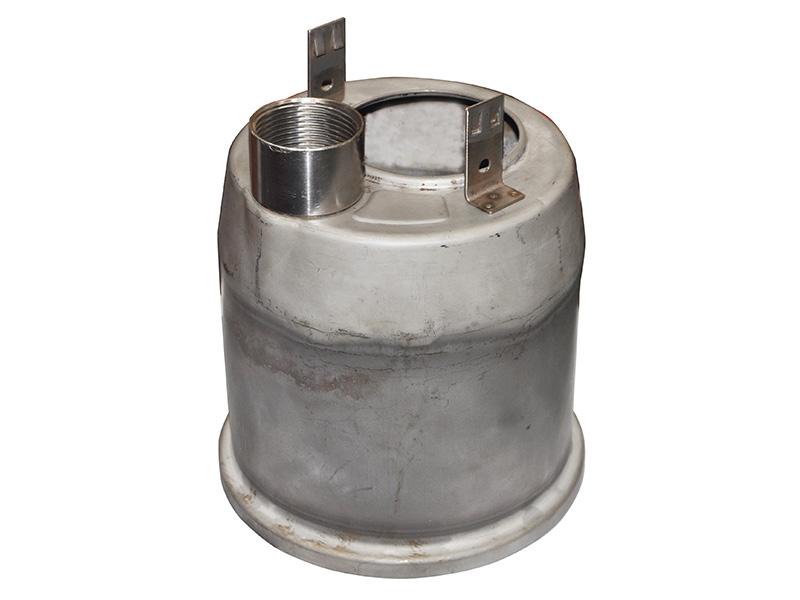

تم تصميم ماكينة اللحام لأغطية مضخة المياه ذات صامولة مقاس 1 بوصة. التكنولوجيا التقليدية المستخدمة في هذه العملية هي لحام قوس التنغستن بالأرجون، والذي يتميز بكفاءة منخفضة وتكلفة عمالة عالية. تعمل تقنية اللحام بالمقاومة لدينا على تحسين كفاءة الإنتاج والجودة بشكل كبير.
يتطلب نظام اللحام التغذية والتفريغ اليدوي لقطع العمل.
الأبعاد الأبعاد (الوحدة: مم)
البارامترات
الارتفاع
الطول
العرض
الأبعاد
2550
4570
2000
المواصفات الفنية الرئيسية
البند
البارامترات
السعة المفننة (KVA)
120000
مصدر الطاقة الكهربائية (V/¢/HZ)
135/380/3/50
التيار الأبتدائي (A)
210
دورة التشغيل المقنن (%)
50
جهد الطفو الثانوي (V)
18-23.5
سلسلة تنظيم الجهد الثانوي
2
فجوة الذراع (مم)
100
شوط الأسطوانة (مم)
150
سرعة اللحام (متر لكل دقيقة) (ثانية لكل قطعة) (واحدة لكل ثانية)
6
أقصى ضغط للتشغيل (kgf)
2454
ضغط الهواء المضغوط (MPa)
0.6~0.7
استهلاك الهواء المضغوط (ضغط الهواء 0.5 ميجا باسكال، الشوط: 60 مم) (لتر لكل واحدة)
28
استهلاك مياه التبريد (L/MIN)
10
مواصفات الكابل الأولي (MM2)
50
أقصى تيار دائرة قصر للمحول (KA)
240
الخصائص
1. ماكينة اللحام بتفريغ المكثف بقدرة 60 كيلو جول.

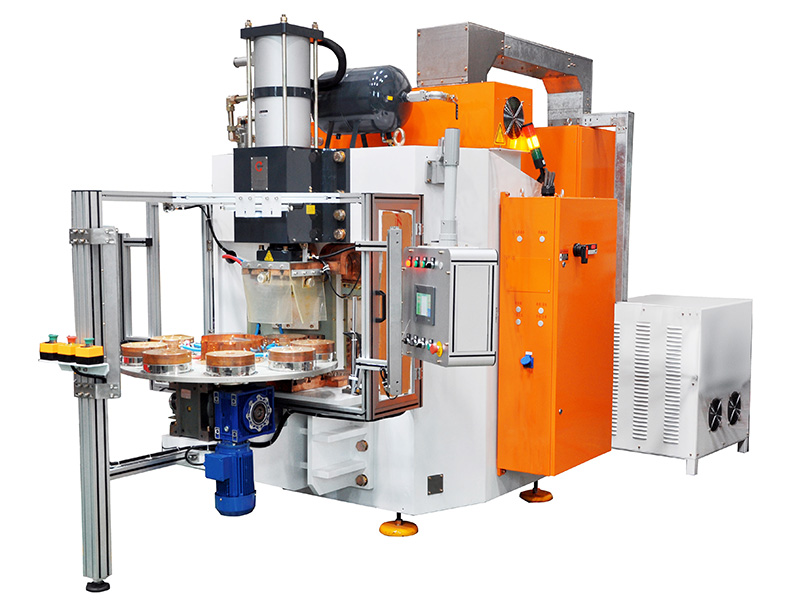

2. تعتمد آلة اللحام على لوحة دوارة آلية مكونة من ثماني محطات.
3. التغذية اليدوية لقطعة العمل وتفريغها.
نبذة مختصرة

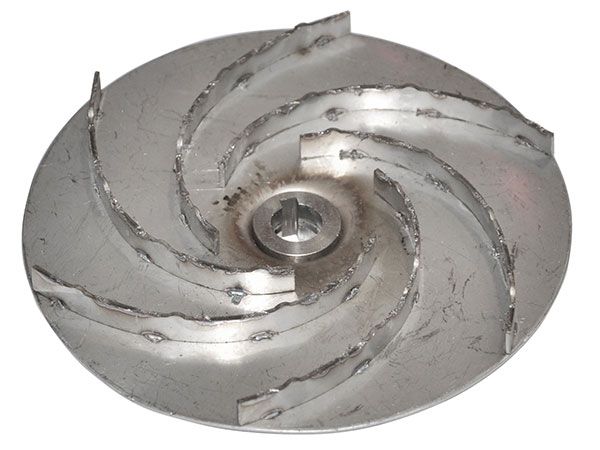

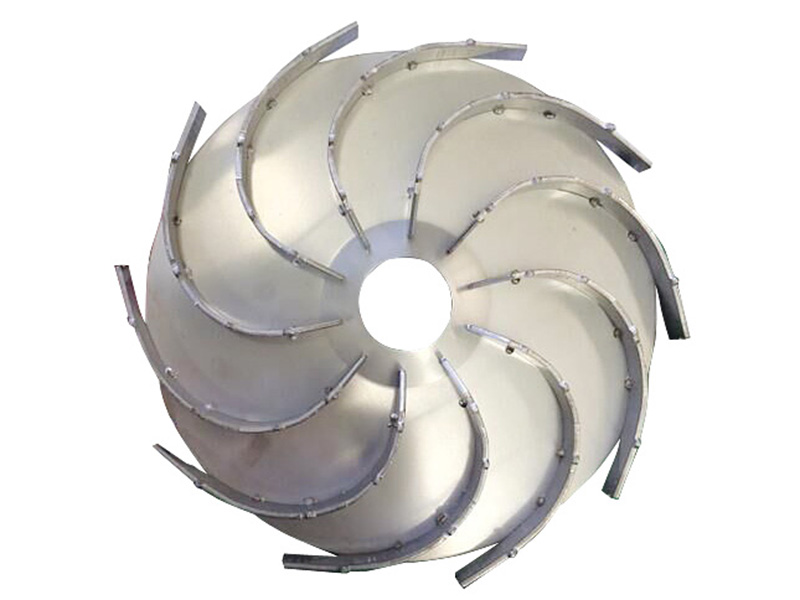

تم تصميم نظام اللحام للحام شفرات مضخة المياه. وهو مخصص لاستبدال تقنيات الصب التقليدية. لا يشكل تيار اللحام الكبير مشكلة لأننا نعتمد على تقنية اللحام بتفريغ المكثف، مما يقلل بشكل كبير من الطلب على سعة الطاقة.

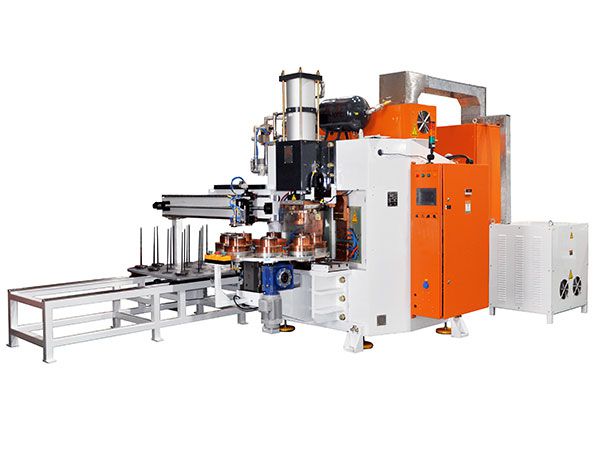

ماكينة الكبس واللحام النقطي بتفريغ المكثف 60000J لريش مضخة الماء بثماني محطات DR-60000-18001
الأبعاد الأبعاد (الوحدة: مم)
الموديل #
DR-60000-18001
القدرة المقننة
KJ
60
مصدر الطاقة الكهربائية
V/Φ/Hz
380/3/50
أقصى تيار أبتدائي
A
187
أقصى تيار لدائرة القصر
kA
96.7
أقصى ضغط تشغيل
kN
29
الأبعاد (LxWxH)
mm
5128x3331x2528

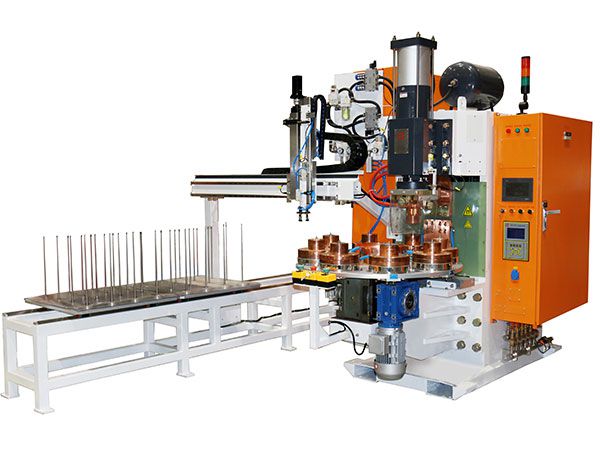

ماكينة الكبس واللحام النقطي بتفريغ المكثف 30000J لريش مضخة الماء بثماني محطات DR-30000-18007
