ماكينات اللحام بالمقاومة AC

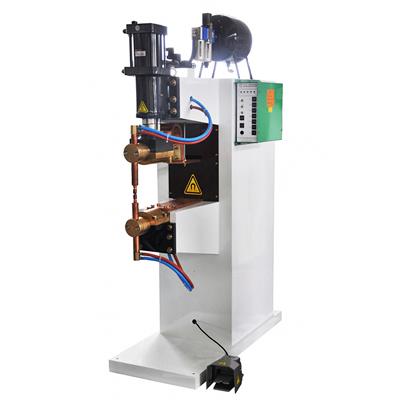

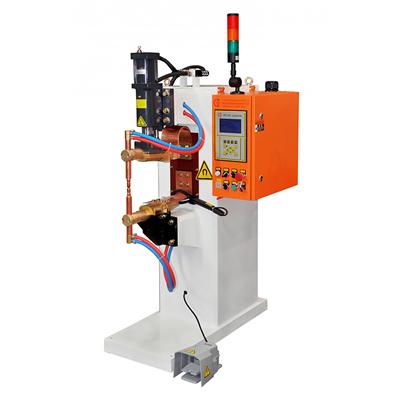

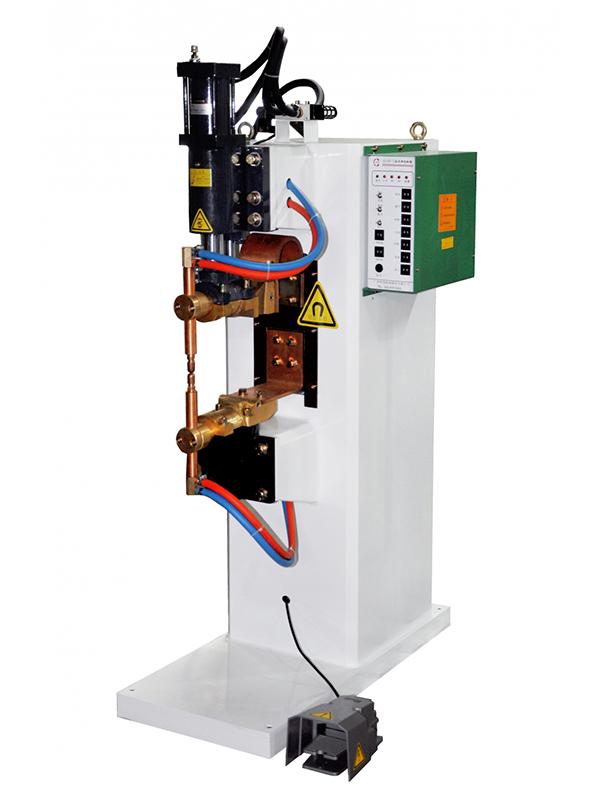

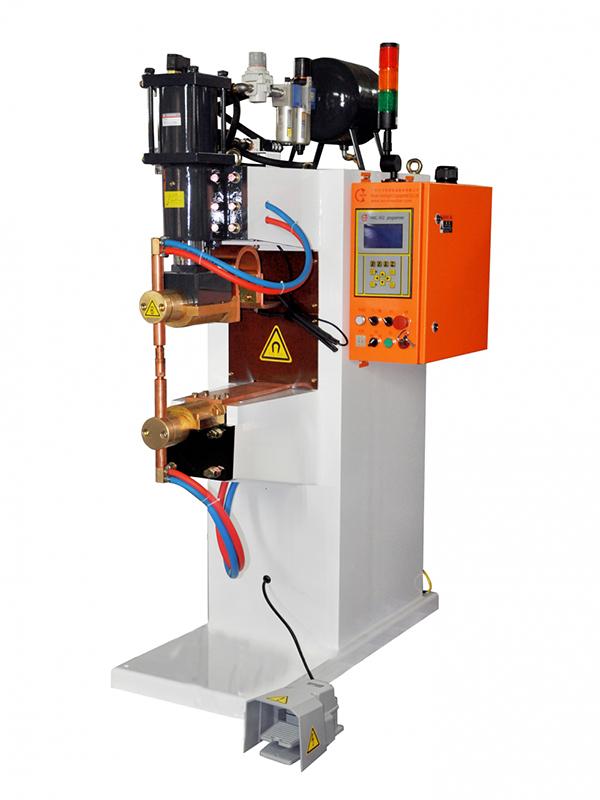

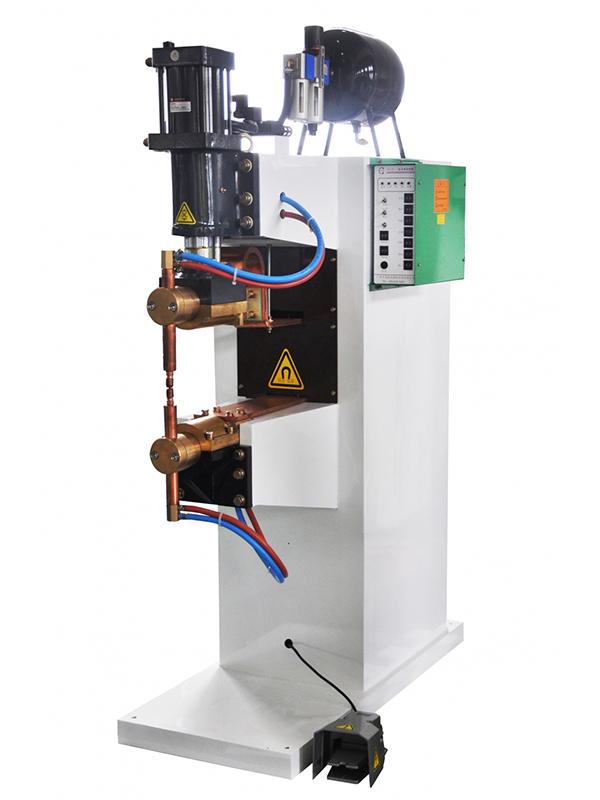

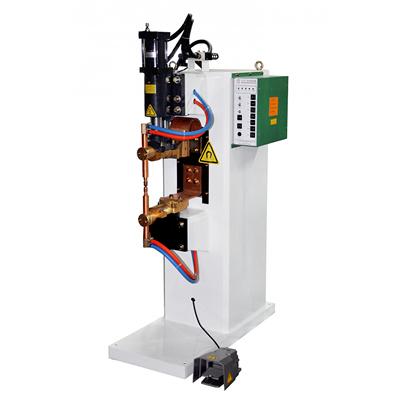

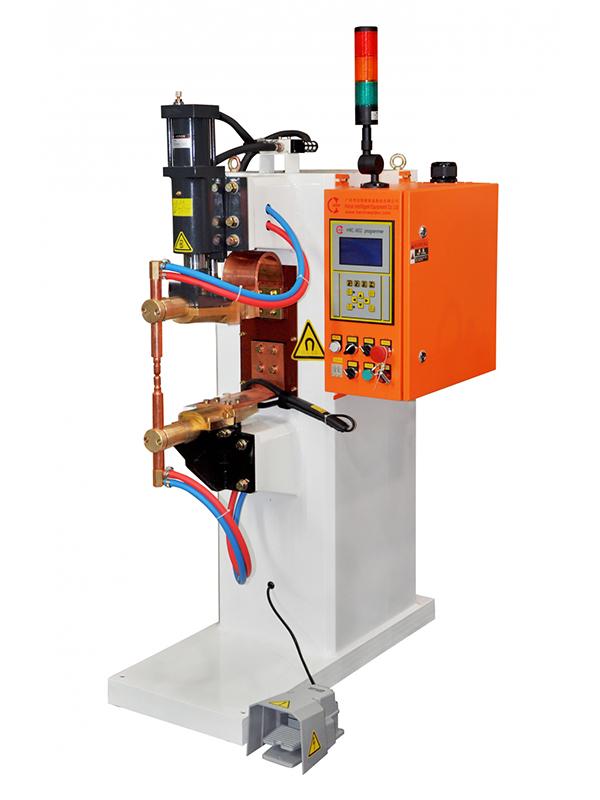

ماكينة اللحام بالمقاومة 25KVA-150KVA AC (لحام نقطي، لحام الاسقاط)

25KVA-150KVA AC Resistance Welding Machine (Spot Welder, Projection Welder)

  • ماكينة اللحام بالمقاومة الكهربائية AC 25KVA\35KVA\50KVA
  • ماكينة اللحام بالمقاومة الكهربائية AC 25KVA\35KVA\50KVA
  • ماكينة اللحام بالمقاومة الكهربائية AC 80KVA\100KVA\125KVA\150KVA
  • ماكينة اللحام بالمقاومة الكهربائية AC 80KVA\100KVA\125KVA\150KVA
استفسار

التطبيقات
ماكينة اللحام بالمقاومة 25KVA-150KVA AC يتم تطبيقها بشكل أساسي في عملية اللحام النقطي ولحام الاسقاط للمعادن الحديدية.

الخصائص
1. تتراوح قدرة آلة اللحام بالمقاومة لدينا من 25 إلى 150 كيلو فولت أمبير.
2. أقصى تيار لدائرة القصر لماكينة اللحام من 12 كيلو أمبير إلى 34 كيلو أمبير.
3. عند ضغط هواء يبلغ 6 بار، يتراوح ضغط اللحام في آلة اللحام لدينا من 2510 إلى 15000 نيوتن.
4. يعد القضيب الدليلي الدائري أحد التكوينات القياسية لنوع آلة اللحام.
5. عمق الحلق الفعال 950 مم.
6. تعد الأسطوانة ذات الشوط الواحد مكون قياسي لماكينة اللحام هذه، على الرغم من أن الأسطوانة المزدوجة والأسطوانة الكهربائية المؤازرة (السيرفو) كلاهما متوافقان مع معدات اللحام، ويمكن للعملاء الاختيار من بينهما.

المواصفات الفنية
الموديل # DN-25-** DN-35-** DN-50-** DN-80-** DN-100-** DN-125-** DN-150-**
القدرة المقننة KVA 25 35 50 80 100 125 150
مصدر الطاقة الكهربائية V/￠/Hz 380/1PH/50HZ
أقصى تيار أبتدائي A 47 65 94 150 187 234 280
كابل أولي MM2 16 16 25 50 50 120 120
أقصى تيار لدائرة القصر A 15500 19000 24000 25000 26000 28000 34000
دورة التشغيل المقننة % 50 50 50 50 50 50 50
جهد عدم التحميل الثانوي V 4.2 5.2 6.1 7.6 8.6 9.5 11.2
قياس أسطوانة اللحام ￠*L ￠80*60 ￠80*60 ￠100*60 ￠125*100 ￠160*100 ￠160*100 ￠200*100
أقصى ضغط تشغيل عند 0.5 ميجا باسكال N 2500 2500 3900 6000 10000 10000 15000
ضغط الهواء المضغوط MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
استهلاك ماء التبريد لتر في الدقيقة (L/MIN) 6 6 8 8 8 8 10
ستهلاك الهواء المضغوط لتر لكل لحام نقطي 1.43 1.43 2.28 3.56 5.84 5.84 9.24
عمق الحلق MM 380 377 370 540 540 540 540
فجوة الذراع MM 333 331 329 364 364 364 364
قياس القطب الكهربائي MM φ25 φ25 φ25 φ30 φ30 φ30 φ30
الأبعاد H(MM) 1472 1472 1472 1803 1803 1803 1803
L(MM) 959 959 959 1284 1284 1284 1284
W(MM) 400 400 430 500 500 500 500

شركة Heron متخصصة في تصنيع أنظمة اللحام بالمقاومة، وهي شركة متخصصة في تصنيع آلات اللحام بالمقاومة من 25 كيلو فولت أمبير إلى 150 كيلو فولت أمبير ومزود حلول اللحام. منذ عام 1997، نقدم مجموعة واسعة من ماكينات اللحام النقطي المقاومة للتيار المتردد (AC)، آلات لحام الاسقاط بالمقاومة AC ، آلات اللحام الدرزي بالمقاومة، وأنظمة اللحام الآلية للعملاء العالميين.
