  4. ماكينة لحام المقاومة لوحدة فصل قاطع الدائرة الكهربائية

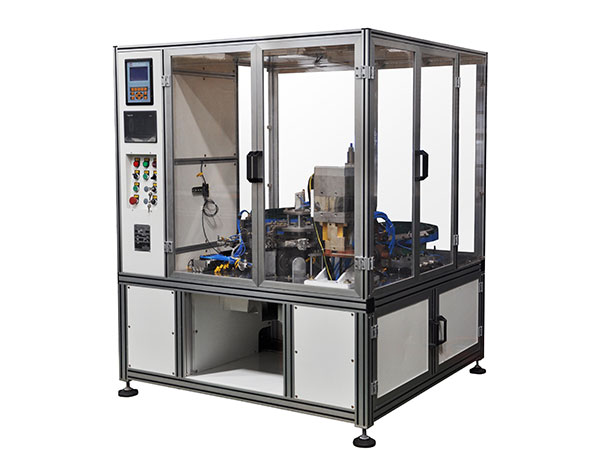

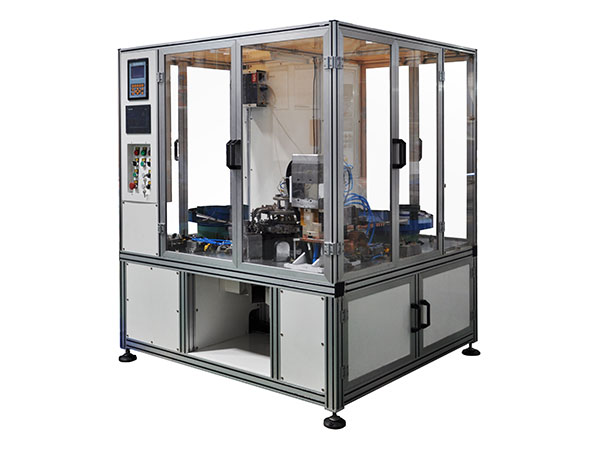

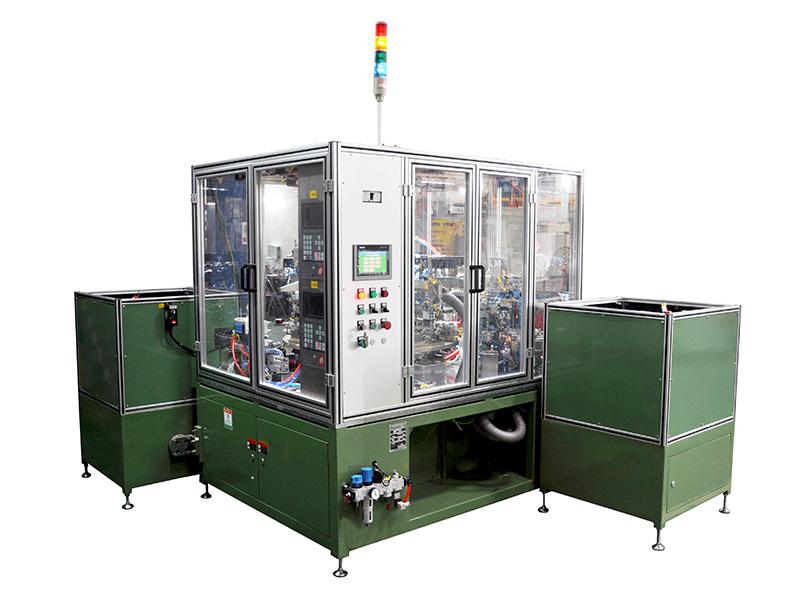

ماكينة لحام المقاومة لوحدة فصل قاطع الدائرة الكهربائية

ماكينة لحام المقاومة الآلية ذات 8 محطات ووحدة أعتاق مغناطيسية

الأبعاد الأبعاد (الوحدة: مم)
البند الارتفاع الطول العرض
القياس 1904 2550 3113
المواصفات الفنية الرئيسية
البند البارمترات
عدد قطع ماكينة اللحام 2
السعة المفننة (KVA) 110(55*2)
مصدر الطاقة الكهربائية (V/￠/HZ) 380/ 3 /50HZ
التيار الأبتدائي (A) 136
دورة التشغيل المقننة (%) 20
جهد عدم التحميل الثانوي (V) 8.9
نوع محطة العمل \ كمية محطة العمل نوع القرص الدوار \ 8 محطات
شوط الأسطوانة (مم) Φ40*15
أبعاد الإلكترود (مم) 8*8*100
أبعاد قطعة العمل (مم) قطر اللفةΦ1.4~2.2، سمك لوح الإطار 1.2، سمك لوح الأطراف 1.2
سعة اللحام (مم) Φ1.4~2.2+ 1.2+ 1.2
سرعة اللحام (متر لكل دقيقة) (ثانية لكل قطعة) (مرة لكل ثانية) 4.8 ثانية لكل قطعة
أقصى ضغط للتشغيل (kgf/0.5MPa) 50
ضغط الهواء المضغوط (MPa) 0.6~0.7
استهلاك الهواء المضغوط (ضغط الهواء 0.4 ميجا باسكال) (لتر لكل نقطة لحام) 10
استهلاك مياه التبريد (L/MIN) 12
قدرة محرك دليل الكامة (KW) 1.5
مواصفات الكابل الأولي (MM2) 3*25+2*16
أقصى تيار دائرة قصر للمحول (A) 19800 :قطعتين

الخصائص
1. تم تجهيز نظام لحام المقاومة لوحدة فصل قاطع الدائرة لشركة Heron بثلاثة أنظمة تغذية آلية وثلاث آلات لحام مقاومة تيار مستمر (DC) بتردد متوسط ​​4000 هرتز.
2. تم تصميم نظام اللحام بتركيبة تحديد المواقع الآلية لتحقيق لحام التثبيتات بزوايا مختلفة بمساعدة نظام النقل الآلي.

مقدمة عن الخلفية

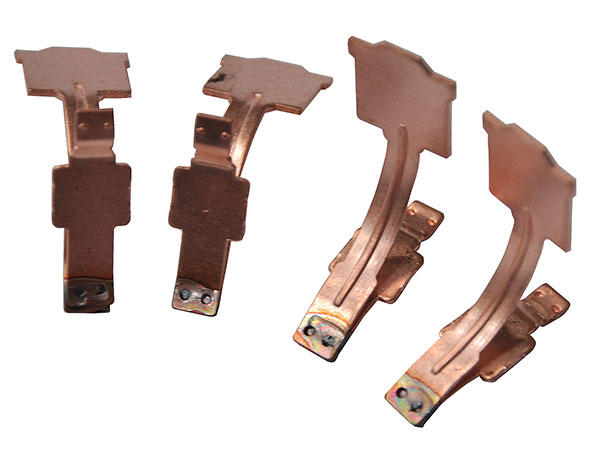

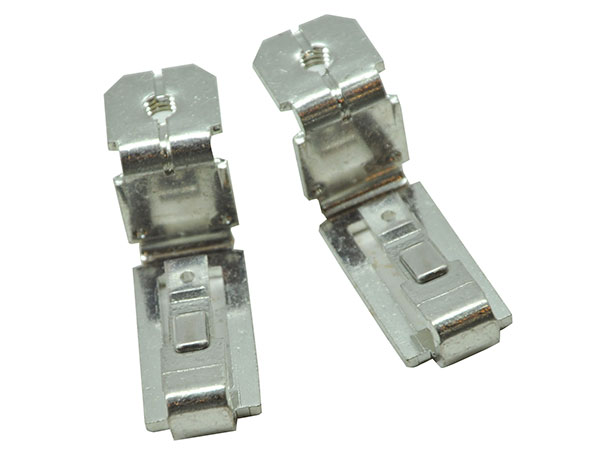

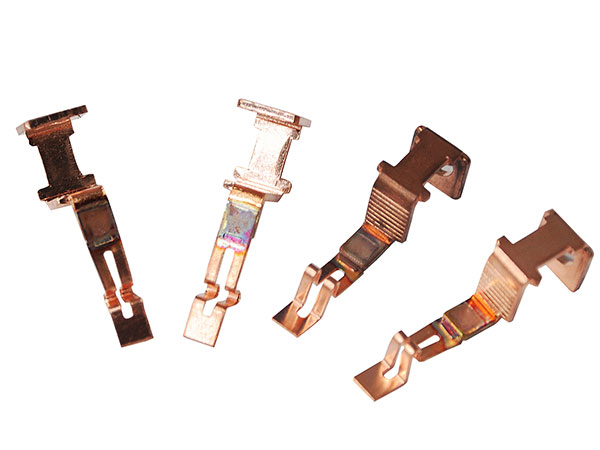

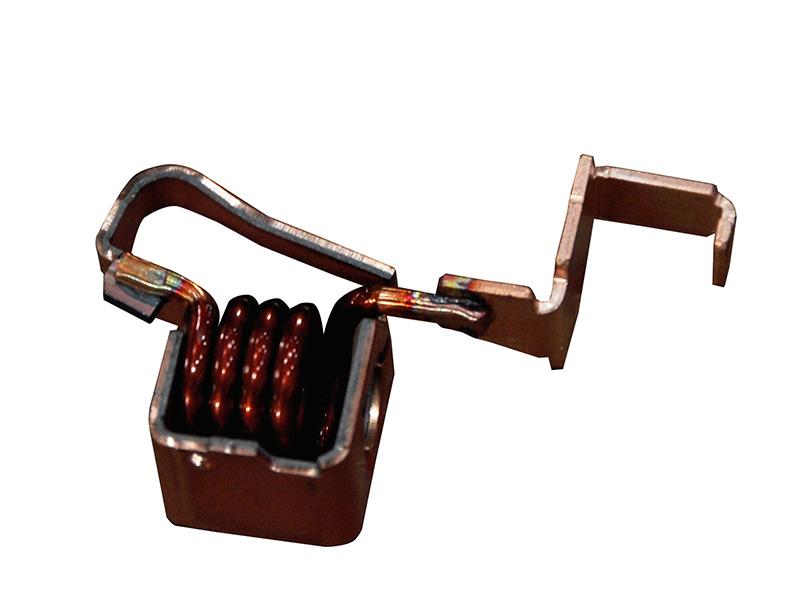

تم تصميم المعدات للحام ثلاثة أجزاء من وحدات فصل قاطع الدائرة. يمكن للوحدة تنفيذ وظائف التوصيل والتثبيت واللحام بسرعة وبشكل آلي لتحسين كفاءة الإنتاج.

ماكينة لحام المقاومة 55KVA MFDC للحام التلامسات الكهربائية ذات 6 محطات، DB-55-13010

الموديل # DB-55-13010
القدرة المقننة KVA 55
مصدر الطاقة الكهربائية V/Φ/Hz 380/3/50
أقصى تيار أبتدائي A 45
أقصى تيار لدائرة القصر KA 18
أقصى ضغط تشغيل kN /
الأبعاد (LxWxH) mm 1460x1350x1727

ماكينة لحام المقاومة 55KVA MFDC للحام التلامسات الكهربائية ذات 6 محطات، DB-55-13009

الموديل # DB-55-13009
القدرة المقننة KVA 55
مصدر الطاقة الكهربائية V/Φ/Hz 380/3/50
أقصى تيار أبتدائي A 45
أقصى تيار لدائرة القصر KA 18
أقصى ضغط تشغيل kN /
الأبعاد (LxWxH) mm 1460x1350x1727

ماكينة لحام الالية الكاملة 110KVA للحام تلامسات الفضة، DB-110-14007

الموديل # DB-110-14007
القدرة المقننة KVA 110
مصدر الطاقة الكهربائية V/Φ/Hz 380/3/50
أقصى تيار أبتدائي A 100
أقصى تيار لدائرة القصر KA 27
أقصى ضغط تشغيل kN 3.8
الأبعاد (LxWxH) mm 1000x1132x1802

ماكينة لحام ذات طاولة عمل 165KVA MFDC، DB-165-20025

الموديل # DB-165-20025
القدرة المقننة KVA 165
مصدر الطاقة الكهربائية V/Φ/Hz 380/3/50
أقصى تيار أبتدائي A 210
أقصى تيار لدائرة القصر KA 30
أقصى ضغط تشغيل kN 7.7
الأبعاد (LxWxH) mm 1090x960x1988

ماكينة لحام ذات طاولة عمل 55KVA MFDC، DB-55-14108

الموديل # DB-55-14108
القدرة المقننة KVA 55
مصدر الطاقة الكهربائية V/Φ/Hz 380/3/50
أقصى تيار أبتدائي A 37
أقصى تيار لدائرة القصر KA 18
أقصى ضغط تشغيل kN 2.5
الأبعاد (LxWxH) mm 822x657x1345

ماكينة لحام ذات طاولة عمل 55KVA MFDC، DB-55-14105

الموديل # DB-55-14105
القدرة المقننة KVA 55
مصدر الطاقة الكهربائية V/Φ/Hz 380/3/50
أقصى تيار أبتدائي A 37
أقصى تيار لدائرة القصر KA 18
أقصى ضغط تشغيل kN 2.5
الأبعاد (LxWxH) mm 1000x995x1685
