ماكينات لحام المقاومة بتفريغ المكثف

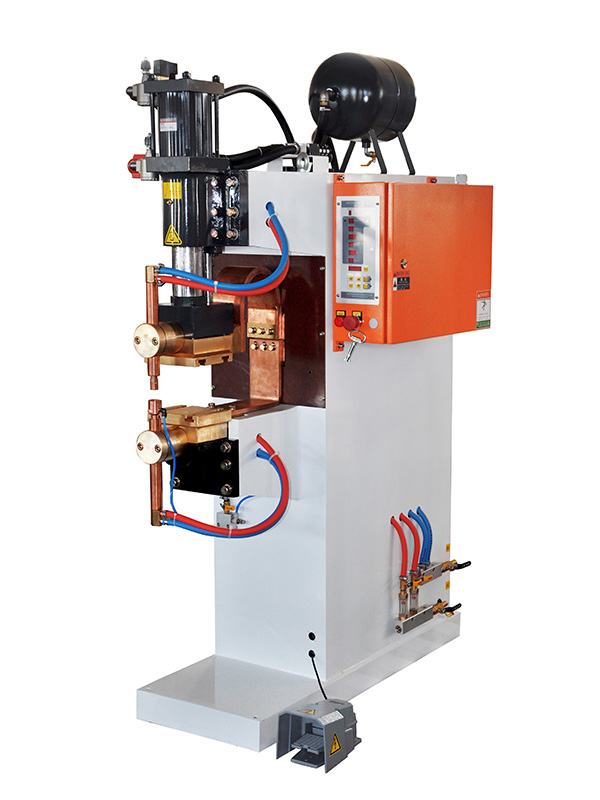

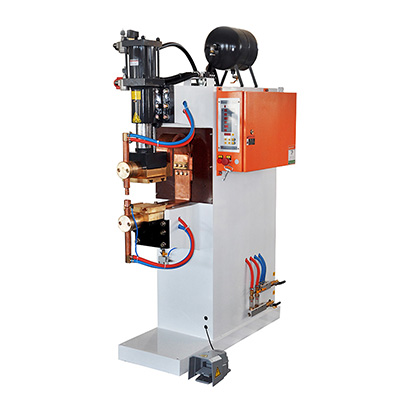

ماكينة لحام المقاومة بتفريغ المكثف 500J-8000J (لحام نقطي، لحام الاسقاط)

500J-8000J Capacitor Discharge Resistance Spot Welding and Projection Welding Machine

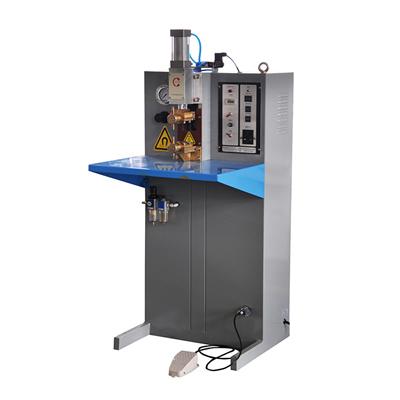

  • ماكينة لحام المقاومة بتفريغ المكثف 500J/1500J
  • ماكينة لحام المقاومة بتفريغ المكثف 1500J/3000J
  • ماكينة لحام المقاومة بتفريغ المكثف 4500J/6000J/8000J
استفسار

التطبيقات
يتم تطبيق آلة لحام النقاط و اللحام النتوء ذات مقاومة التفريغ للمكثفات ذات التكوين المنخفض بشكل أساسي في عملية لحام البقعة الدقيقة ولحام نتوءات صواميل البراغي الصغيرة.

الخصائص
  • تتراوح قدرة ماكينة اللحام بالمقاومة لدينا من 500J إلى 8000J.
  • أقصى تيار لدائرة القصر لآلة اللحام لدينا يتراوح من 14 إلى 80 كيلو أمبير
  • عند ضغط جوي يبلغ 6 بار، يتراوح ضغط اللحام في ماكينة اللحام لدينا من 1240 نيوتن إلى 15000 نيوتن.
  • يعد قضيب الدليلي للعمود الدوار أحد التكوينات القياسية لنوع آلة اللحام.
  • عمق الحلق الفعال 950 مم.
  • تعد الأسطوانة ذات الشوط الواحد مكون قياسي لماكينة اللحام هذه، على الرغم من أن الأسطوانة المزدوجة والأسطوانة الكهربائية المؤازرة (السيرفو) كلاهما متوافقان مع معدات اللحام، ويمكن للعملاء الاختيار من بينهما.
المواصفات الفنية
الموديل # DR-500-** DR-1500-** DR-1500-** DR-3000-** DR-4500-** DR-6000-** DR-8000-**
حجم المكثف μf 5000 15000 15000 30000 45000 60000 80000
القدرة المقننة KVA 2 3 3 5 10 19 15
مصدر الطاقة الكهربائية V/￠/Hz 220/1/50 220/1/50 380/1/50 380/1/50 380/1/50 380/1/50 380/1/50
أقصى تيار أبتدائي A 22 14 14 23 26 50 40
كابل أولي MM2 2.5 6 6 16 16 16 25
أقصى تيار لدائرة القصر KA 22 20 20 28 38 45 65
دورة التشغيل المقننة % 50 50 50 50 50 50 50
جهد عدم التحميل الثانوي V 10 10 10 10 10/11.4 10/12 10/12
قياس أسطوانة اللحام ￠*L φ50*50 φ80*60 φ80*60 φ100*60 φ160*80 φ160*100 φ200*150
أقصى ضغط تشغيل عند 0.5 ميجا باسكال N 600 2500 2500 3900 10000 9500 15000
ضغط الهواء المضغوط MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
استهلاك ماء التبريد لتر في الدقيقة (L/MIN) * * * * * 8 8
ستهلاك الهواء المضغوط لتر لكل لحام نقطي 0.14 1.43 1.43 2.28 5.84 5.84 9.24
عمق الحلق MM 116 315 315 340 420 427 306
فجوة الذراع MM 115 195 305 301 363 315 401
قياس القطب الكهربائي MM ￠12 ￠25 ￠25 ￠25 ￠30 ￠30 *
الأبعاد H(MM) 1228 1370 1460 1460 1810 1900 2370
L(MM) 670 550 1110 1110 1461 1239 1300
W(MM) 550 710 680 680 675 751 1285

شركة Heron متخصصة في تصنيع نظام اللحام بالمقاومة، وهي شركة مصنعة ذات خبرة في تصنيع ماكينات اللحام بمقاومة التفريغ المكثف من 500J إلى 8000J ومزود حلول اللحام. منذ عام 1997، نقدم مجموعة واسعة من آلات لحام البقعة بمقاومة تفريغ المكثفات، آلات لحام الإسقاط بالمقاومة، آلات اللحام الدرزي بالمقاومة الكهربية، ونظام اللحام الآلي للعملاء العالميين.
